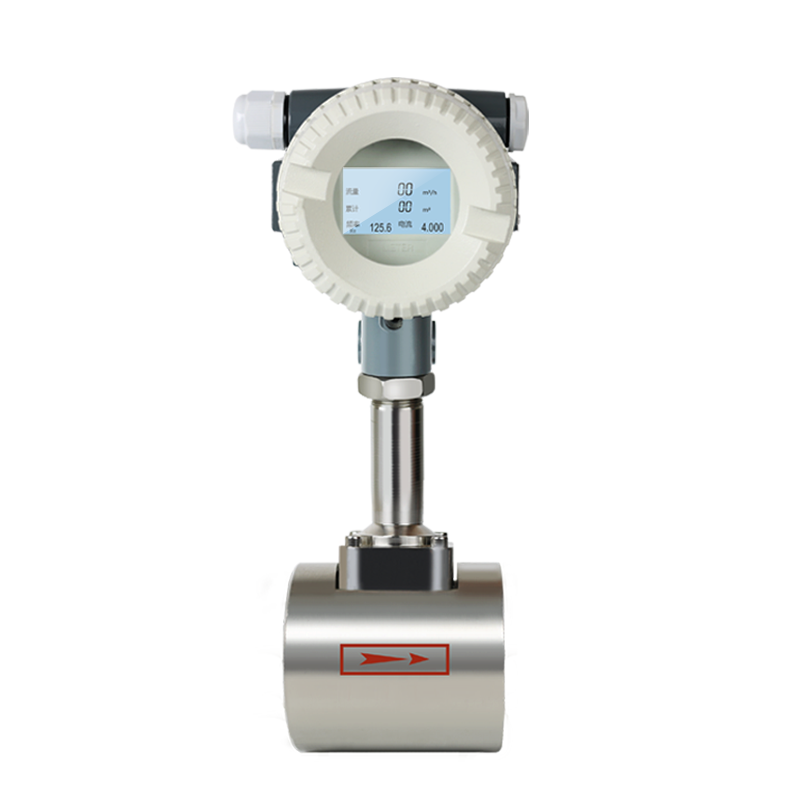

智能一體式渦街流量計

智能一體式渦街流量計，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。

全國銷售熱線： 029-88621754

1、智能一體式渦街流量計產品概述：

智能一體式渦街流量計，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中渦街流量計?？蓮V泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
2、智能一體式渦街流量計主要特點：

無可動部件，長期穩定，結構簡單便于安裝和維護
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正，提高測量精度
壓力損失小，量程范圍寬
采用EEPROM對累積流量進行掉電保護，保護時間大于10年
3、智能一體式渦街流量計詳細參數：

公稱通經（mm）	15，20，25，40，50，65，80，100，125，150，200，250，300
儀表材質	1Cr18Ni9Ti
公稱壓力（Mpa）	PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被測介質溫度（℃）	－40～+250℃；－40～+350℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級	測量液體：示值的±0.5
測量氣體或蒸汽：	示值的±1.0、±1.5
量程比	1:10；1:15
阻力損失系數	Cd<2.6
輸出信號	可選4-20mA或脈沖
供電電源	傳感器：+12VDC、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線	STVPV3×0.3（三線制），2×0.3（二線制）
安裝方式	法蘭夾持或一體化法蘭連接
傳輸距離	≤500m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65
允許振動加速度	1.0g

4、智能一體式渦街流量計流量范圍:

口徑（mm）	液體測量范圍（m3/h）	氣體測量范圍(m3/h)
DN15	0.4~4	2.8~12
DN20	1~7	6~30
DN25	1.6~10	9~55
DN32	2.1~15	15~130
DN40	2.5~25	22~200
DN50	3.5~35	36~320
DN65	6.5~68	50~480
DN80	10~100	75~628
DN100	15~150	130~1100
DN125	27~275	200~1700
DN150	40~350	280~2240
DN200	80~650	580~4200
DN250	120~950	970~5500
DN300	180~1800	1460~8000
